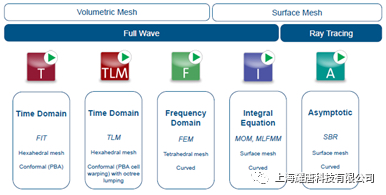

眾所周知，CST軟件在同一個用戶友好的設計環境中使用了幾種不同的求解器技術，如T求解器、F求解器、I求解器......本期公眾號聚焦《CST Studio Suite Help》，對CST求解技術做個簡單的介紹。
（1）有限元素法（FEM）
概念：一種基于變分原理的差分法，可用于求解廣泛性偏微分方程的問題；

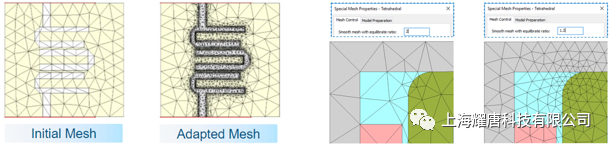

FEM網格技術
優點：精度高、自適應網格、可迭代法求解、適合周期性邊界；
缺點：內存與CPU運算量大、適合小電尺度問題。
（2）時域有限差分法（Yee-Grid）
1966年K.S.Yee提出，將Maxwell方程的E場與B場以交錯式網格、模擬電磁波在空間中的傳播。其特色是矩形六面體，是克服中電尺度的三維網格演算法首選。除RF領域，不少光電領域的軟件采用Yee-Grid演算法。
（3）時域有限積分法（FIT）
CST的創辦人Thomas Weiland博士期間創造有限積分法，積分網格具有PBA與TST網格的優勢。
FIT技術
（4）其他算法與混合求解法
矩量法（MOM）是目前最貼近全波法的中大尺度方案，采用2.5維表面網格，透過格林函數解面電流分布，再推出場值分布。
光學彈跳法（SBR）采用了多種光學近似法方案（GO/PO），是極大尺度的計算方案。目前混合求解方案是許多電磁分析軟件在求解大尺度問題，確保天線精度與計算效益的一個可行方案。
混合求解技術
對于T、F求解器，熟練使用CST的用戶都已經非常清楚兩者的使用方法、各自的優勢。本部分我們將重點引入混合求解技術的使用。
由于最小的細節和整個計算域的大小之間的高長比，在復雜的大電氣環境中散射的電磁場的預測通常是一項困難的任務。即使已經開發了多種數值算法，類似這種大的高長比的問題也不能使用單獨的數值方法來解決，同時利用多種數值方法來獲取結果的能力是必須的。把復雜問題分成多部分，并用等價的near-或-far場源來鏈接，可以顯著提高求解速度。
混合求解技術可方便的通過基于System Assembly and Modeling(SAM)結構的Hybrid Solver Task來實現。
Uni-Dir and Bi-Dir
Hybrid Solver Task — Uni-directional
首先計算源，耦合數據（近場或遠場）被加載到平臺，并作為最終仿真的激勵；
支持所有求解器；
沒有考慮平臺到源頭的反向散射。
Hybrid Solver Task — Bi-directional
源—平臺—源交換數據，直至滿足收斂標準；
目前支持T和I求解器；
仿真時間HS Task-BiDir > HS Task-UniDir；
考慮平臺到源頭的反向散射。
反射面天線是一種使用拋物線反射器來引導無線電波的天線。拋物線天線的優點是它具有高指向性。拋物面天線被用作點對點通信的高增益天線，用于數據通信的無線廣域網/局域網鏈接，衛星通信和航天器通信天線。
每個仿真任務都是自動創建的，并且可以作為一個標準的3D project項目進行訪問。
混合求解技術用于反射面天線
